Сборка и производство фотоэлектрического модуля

Подробное описание

Очень часто сборка конечных модулей обеспечивается отдельным предприятием, которое закупает у производителя фотоэлектрические ячейки. Здесь можно провести аналогию с микроэлектроникой, где производитель печатных плат либо микросборок сам не занимается производством микросхем.

В конечном счёте модуль должен быть собран таким образом, чтобы защитить фотоэлектрические ячейки от негативного воздействия окружающей среды (влага, перепады температур, механические загрязнения) и обеспечить долговременную надёжную работу фотоэлектрических ячеек.

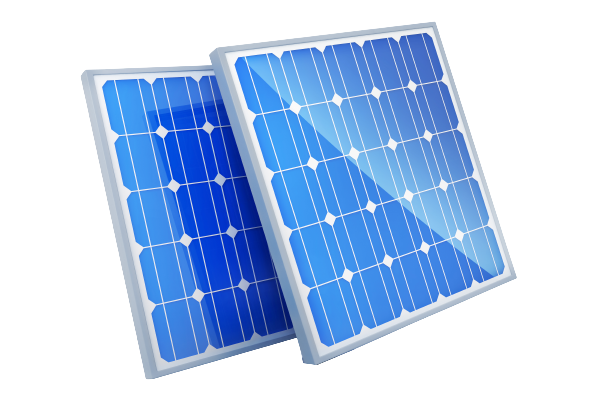

Типичный фотоэлектрический модуль состоит из подложки, на которую монтируются фотоэлектрические ячейки. Монтаж может быть осуществлён двумя способами. Первый подразумевает электрический контакт фотоэлектрических ячеек к подложке. В этом случае на ней выполнена металлизация, и монтаж осуществляется с помощью электропроводящего адгезива. В этом случае обратная сторона фотоэлектрических ячеек и подложка находятся под одним потенциалом, а подача противоположного потенциала осуществляется с помощью плоских проводников (stringers). Во втором случае контакт всех ячеек осуществляется с помощью плоских металлических проводников.

Защита фотоэлектрических ячеек от воздействия окружающей среды достигается с помощью инкапсуляции. Для этих целей используют либо заливку оптически прозрачным силиконом, либо ламинирование листов прозрачного пластика.

Для придания механической прочности конструкции сверху модуль с инкапсулированными фотоэлектрическими ячейками защищается специальным стеклом. Стекло также обеспечивает защиту от абразивных частиц и облегчает процесс обслуживания модуля во время эксплуатации.

После наложения всех слоёв сборка помещается в алюминиевую рамку и герметизируется по периметру.

Соединение всех проводников, а также их вывод к контроллеру заряда либо аккумулятору осуществляется с помощью распределительной коробки. Она либо встраивается в рамку, либо располагается на задней поверхности модуля. Чтобы защитить проводники от коррозии, а также исключить возможность замыканий и потери тока, распределительную коробку герметизируют с помощью заливки специальным полимерным компаундом.

Таким образом, производство фотоэлектрического модуля состоит из нижеприведённых этапов:

• Соединение фотоэлектрических ячеек с помощью проводников
• Монтаж фотоэлектрических ячеек на подложку
• Герметизация фотоэлектрических ячеек
• Ламинирование защитной плёнки и стекла
• Подготовка кромок
• Монтаж рамки модуля
• Монтаж распределительной коробки
• Создание электрических контактов между ячейками
• Герметизация распределительной коробки

Особые требования предъявляются к чистоте и качеству используемых материалов, которые определяют надёжность и функциональные возможности конечного изделия.
